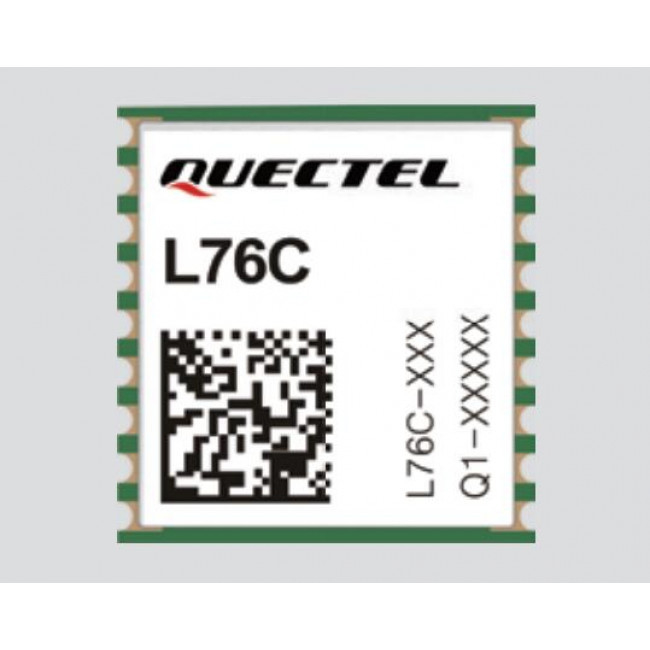

L76C وحدة الكاميرا الرقمية Quectel GNSS Module للسلامة

وحدة الكاميرا الرقمية L76C وحدة Quectel GNSS للسلامة

تحديد:

وحدة Quectel L76C GNSS

* نظام GNSS: GPS / BeiDou / QZSS

* عامل الشكل: LCC

* الأبعاد: 9.7 × 10.1 × 1.8 ملم

* الوزن: 0.4 جرام

* درجة حرارة التشغيل: -40 درجة مئوية ~ + 85 درجة مئوية

* درجة حرارة التخزين: -40 درجة مئوية ~ +90 درجة مئوية

* حل الرقاقة: UC6226

* L1 Band Receiver (C / A Code) رقم القناة: 28 Track / 46 Acq

* جهاز استقبال النطاق L1 (رمز C / A) SBAS: WAAS / EGNOS / MSAS / GAGAN

* A-GNSS: مدعوم

* الحساسية:
- الاستحواذ الذاتي: -147 ديسيبل
- إعادة الاستحواذ: -160dBm
- التتبع: -160dBm

* TTFF (وقت الإصلاح الأول)
- البداية الباردة: <29 ثانية ، مستقلة ، <10 ثوان ، مع EASY ™
- بداية دافئة: <29 ثانية ، مستقلة ، <5 ثوان ، مع EASY ™
- بداية ساخنة: <2 ثانية

* دقة الموقف (مستقل): <2.0m CEP

* دقة السرعة (بدون مساعدة): <0.1 م / ث

* دقة التسارع القصوى (بدون مساعدة) <0.1 م / ث²

* دقة التوقيت (1σ): <100ns

* أقصى معدل تحديث: 10 هرتز

* معدل الباود (افتراضي): 9600 بت في الثانية

* سياج جغرافي

* كشف التشويش

* مكافحة التشويش

* مدمج LNA: لا يوجد

* البيانات الكهربائية
- مصدر الطاقة: 2.8 فولت إلى 4.3 فولت
- I / O Voltage: 2.7V to 2.9V
- استهلاك الطاقة (الاستحواذ): 25mA (GPS + GLONASS)
- استهلاك الطاقة (التتبع): 15mA (GPS + Beidou)
- استهلاك الطاقة (وضع النسخ الاحتياطي / الطاقة المنخفضة): 50μA

* واجهات:
- UART
- IIC (نميا): N / A
- يمكن: لا
- إعادة ضبط
- نبض الوقت

* هوائي
- حماية ماس كهربائى وكشف الدائرة المفتوحة
- نوع الهوائي: نشط أو سلبي
- طاقة الهوائي: خارجي أو داخلي
- الشهادات:

* التطبيقات الموصى بها: تعقب المركبات ، تعقب الأصول ، السلامة ، المساعد الرقمي الشخصي أو المساعد الرقمي الشخصي الصناعي ، الكاميرا الرقمية ، إلخ.
