تحديد:

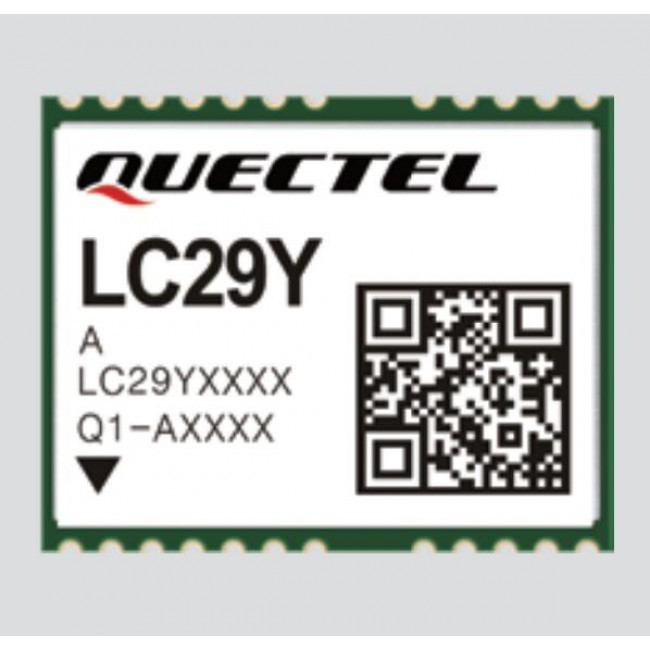

وحدة Quectel LC29Y GNSS

* الأبعاد: 16 × 12.2 × 2.4 ملم

* الوزن: 0.9 جرام

* نظام GNSS: GPS / BeiDou / QZSS / GLONASS

* عامل الشكل: LCC

* درجة حرارة التشغيل: -40 درجة مئوية ~ + 85 درجة مئوية

* درجة حرارة التخزين: -40 درجة مئوية ~ +90 درجة مئوية

* حل رقاقة: HD8040D

* L1 Band Receiver (C / A Code) رقم القناة: 96 Track / 40 Acq

* جهاز استقبال النطاق L1 (رمز C / A) SBAS: WAAS / EGNOS / MSAS / GAGAN

* A-GNSS: مدعوم

* الحساسية:
- الاستحواذ الذاتي: -148 ديسيبل
- إعادة الاستحواذ: -158dBm
- التتبع: -160dBm

* TTFF (وقت الإصلاح الأول)
- البداية الباردة: <30 ثانية
- بداية دافئة: <25 ثانية
- بداية ساخنة: <2 ثانية

* دقة الموقف (مستقل): <1m CEP (PTD)

* دقة السرعة (بدون مساعدة): 0.1 م / ث

* دقة التسارع القصوى (بدون مساعدة) <0.1 م / ث²

* دقة التوقيت (1σ):

* أقصى معدل تحديث: 10 هرتز

* معدل الباود (افتراضي): 115200 بت في الثانية

* سياج جغرافي: N / A

* المدمج في LNA

* البيانات الكهربائية
- مصدر الطاقة: 2.0 فولت إلى 3.6 فولت
- I / O Voltage: 2.0V to 3.6V
- استهلاك الطاقة (اقتناء): 43mA (GPS + Beidou + GLONASS + Galileo + QZSS)
- استهلاك الطاقة (التتبع): 43mA (GPS + Beidou + GLONASS + Galileo + QZSS)
- استهلاك الطاقة (وضع النسخ الاحتياطي / الطاقة المنخفضة): 13μA

* واجهات:
- UART
- IIC (نميا):
- USB
- إعادة ضبط
- نبض الوقت

* هوائي
- حماية ماس كهربائى وكشف الدائرة المفتوحة: N / A
- نوع الهوائي: نشط أو سلبي
- طاقة الهوائي: خارجي أو داخلي
- الشهادات: CE

* التطبيقات الموصى بها: تعقب المركبات ، المساعد الرقمي الشخصي الصناعي ، OBD إلخ.
